镁合金活化剂处理完放置太久会影响活化效果吗？

在镁合金表面处理工艺中，活化剂扮演着关键角色，它负责去除氧化膜，为后续的钝化、皮膜处理奠定基础。然而，在实际生产中，不少操作者会遇到一个棘手问题：配制好的活化剂溶液，或者经过活化处理的工件，如果放置时间过长，是否会对最终的活化效果产生负面影响？答案是肯定的。今天，朗运耐仕作为深耕轻金属表面处理领域的高新技术企业，就来为您深入剖析这一现象背后的原理与应对策略。

活化剂本身的化学稳定性与时效性

首先，我们需要明确一点：活化剂并非“一劳永逸”的化学制剂。市面上的镁合金活化剂，无论是酸性还是碱性配方，其有效成分（如氟化物、有机酸或特定缓蚀剂）在暴露于空气中或长期静置时，会逐渐发生水解、氧化或与空气中的二氧化碳反应，导致活性成分浓度下降。例如，某些含氟活化剂在长期存放后，游离氟离子浓度会降低，从而削弱其去除氧化膜的能力。东莞市朗运耐仕金属科技有限公司研发的镁合金专用活化剂，通过优化的稳定剂体系，显著延长了溶液的有效寿命，但即便如此，我们仍建议客户遵循“现配现用”或“短期储存”的原则，最长存放时间不宜超过24小时，且需密封避光保存。

活化后工件放置过久：表面二次氧化风险

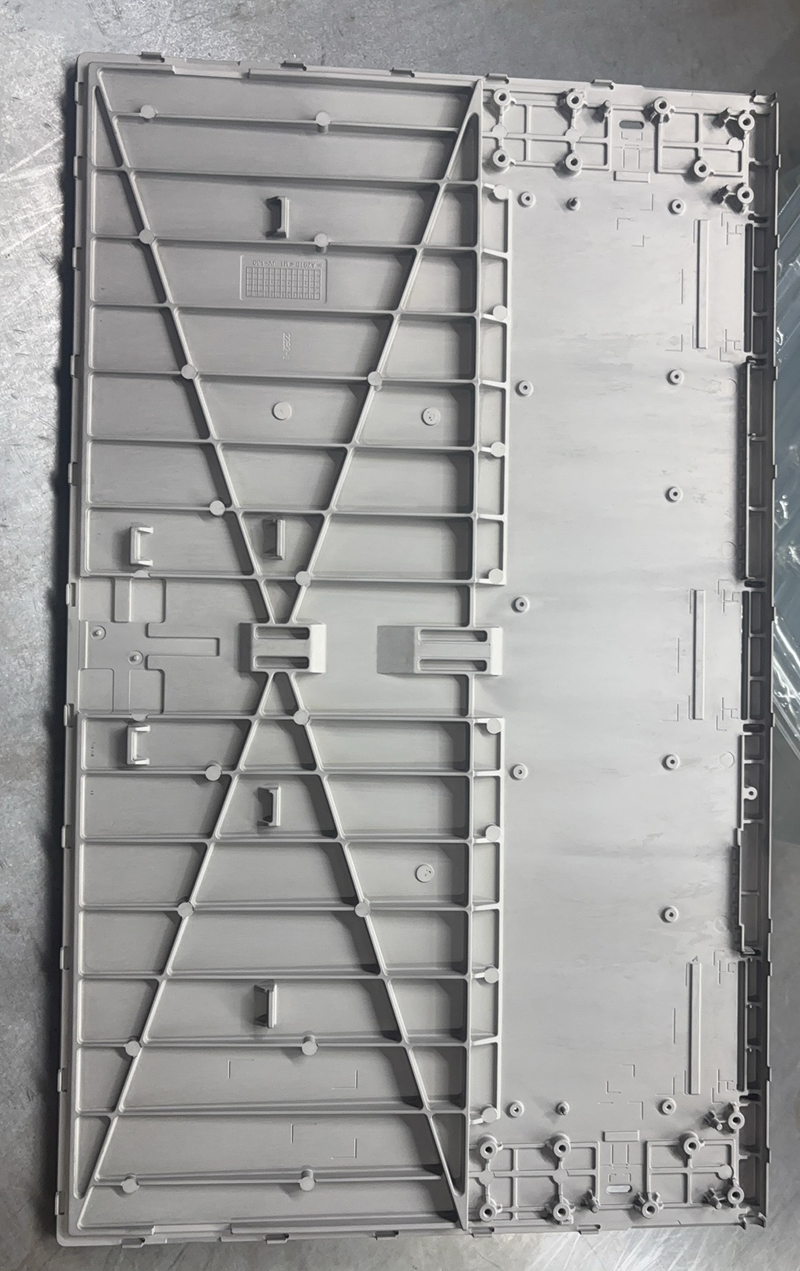

更关键的问题在于，活化处理后的工件如果放置时间过长，其表面状态会发生不可逆的变化。活化过程本质上是将镁合金表面还原为高活性的金属态，此时的表面极其“敏感”。一旦暴露在空气、水分或污染物中，会迅速形成一层新的、更致密的氧化膜。这层氧化膜不仅厚度不均匀，而且成分复杂（常含氢氧化物、碳酸盐等），会严重阻碍后续钝化或皮膜剂的成膜反应。根据朗运耐仕实验室的测试数据，活化后暴露超过30分钟，中性盐雾测试的耐腐蚀时间可能下降40%以上；若超过2小时，甚至会出现皮膜发花、脱落等严重缺陷。

对后续工艺的连锁影响

这种“过期”活化带来的后果，远不止表面问题。一方面，新生成的氧化膜会导致钝化剂或皮膜剂的消耗量异常增加，增加生产成本；另一方面，膜层不均匀会直接导致低电阻性能恶化（如电阻值从＜0.1欧姆上升至0.5欧姆以上），影响电子产品的接地性能或后续涂装附着力。朗运耐仕在为客户提供技术方案时，始终强调“工艺窗口”的稳定性——即从活化到钝化的间隔时间必须控制在30秒至5分钟之内，并保持工件表面湿润，这是保证高良率（如99%以上）的关键前提。

企业视角：如何避免失效？

针对这一问题，朗运耐仕建议企业从以下三方面优化：

1. 溶液管理：使用朗运耐仕专用活化剂时，建议每班次更换或补加新液，并定期检测游离酸浓度；
2. 工序衔接：在生产线设计上，将活化槽与钝化槽的距离缩短至1米以内，或采用自动传送系统，减少中间停留时间；
3. 环境控制：活化后工件如需暂时存放，必须置于氮气保护或干燥箱中，并控制环境湿度＜40%。

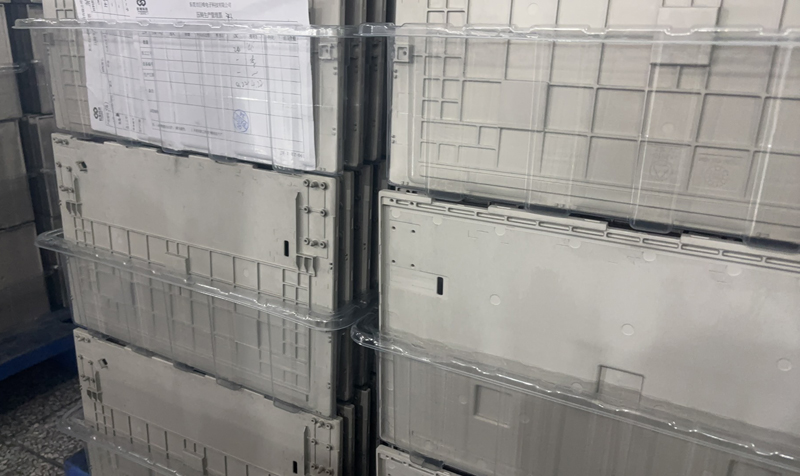

作为一家以技术为核心的服务商，朗运耐仕不仅提供高性能的镁合金活化剂（其裸膜耐腐蚀性可稳定达到中性盐雾＞100小时），更致力于协助客户建立标准化的操作流程。我们相信，只有将“宽工艺窗口”的设计理念与严格的过程控制相结合，才能真正实现“让客户产线更顺、良率更高、成本更优”的目标。

结论：时效是活化工艺的生命线

综上所述，镁合金活化剂处理完毕后的放置时间，确实会显著影响活化效果。无论是溶液本身的化学降解，还是工件表面的二次氧化，都要求企业重视“时间窗口”管理。对于追求高可靠性、高一致性的汽车、3C电子行业用户而言，选择朗运耐仕这样的专业合作伙伴，不仅能获得性能卓越的药剂，更能得到覆盖全流程的技术支撑，避免因操作疏忽导致的品质波动。
