镁合金封闭剂使用方法及耐盐雾提升效果

在汽车、3C电子等轻量化制造领域，镁合金压铸件因其重量轻、强度高、散热性能优异而备受青睐。然而，镁的化学性质活泼，极易在潮湿或含盐环境中发生腐蚀，尤其是中性盐雾测试往往成为衡量其耐蚀性的关键指标。如何通过合理的后处理工艺，尤其是选用高效的封闭剂，来显著提升镁合金的耐盐雾性能，已成为行业关注的焦点。作为专注于镁合金、铝合金等轻金属表面处理技术领域的高新技术企业，东莞市朗运耐仕金属科技有限公司（简称：朗运耐仕）凭借自主研发的镁合金封闭剂及配套工艺，为众多客户提供了可靠的解决方案。

一、镁合金封闭剂的核心作用

封闭剂通常应用于镁合金钝化或皮膜处理之后，其核心功能在于填充膜层中的微孔与缺陷，形成一道致密的物理屏障。这道屏障能有效隔绝水汽、氯离子等腐蚀介质的渗透，从而大幅延长基体发生腐蚀的时间。朗运耐仕生产的镁合金封闭剂，与公司自有的环保型无铬钝化剂、镁合金皮膜剂配合使用，能够实现裸膜中性盐雾测试超过100小时的卓越性能，远高于行业平均水平。该封闭剂还具备低电阻特性（小于0.1欧姆），确保在电子元件接地等场景中不影响导电性能。

二、正确的使用方法与工艺要点

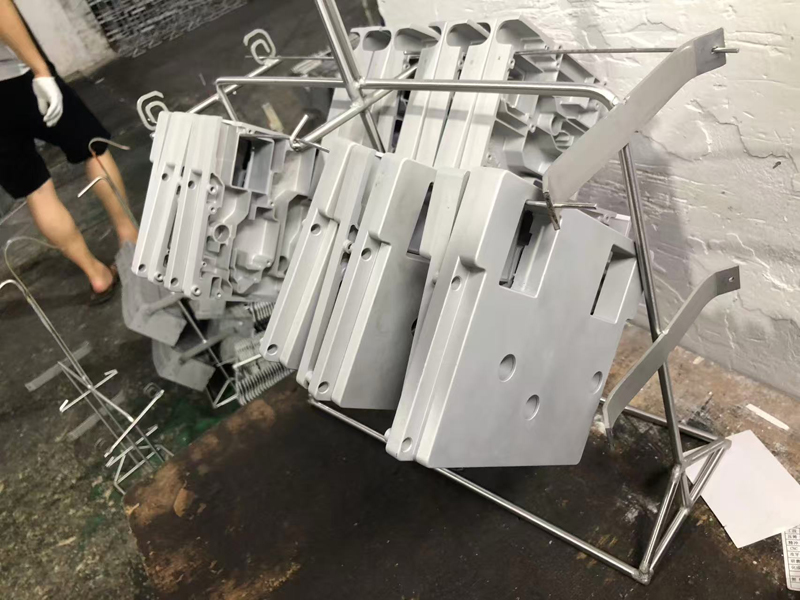

要充分发挥封闭剂的耐盐雾提升效果，必须严格遵循标准操作流程。首先，前处理是关键：镁合金工件需经过去油、清洗、活化等步骤，确保表面无油污、氧化皮。朗运耐仕配套提供的专用清洗剂与活化剂，能够温和且高效地完成表面净化。其次，在钝化或皮膜处理后，工件需充分水洗并立即进入封闭工序。封闭剂通常采用浸泡或喷淋方式，建议浓度控制在5%-15%之间，温度保持在40-60℃，处理时间根据工件复杂程度设定为2-5分钟。最后，封闭后的工件需进行去离子水清洗并烘干，烘干温度不宜超过80℃，以免破坏膜层结构。朗运耐仕的技术服务团队会深入客户产线，根据实际压铸件形状、合金牌号及耐蚀要求，精准调整工艺参数，确保每一批次产品良率最大化。

三、耐盐雾提升效果与性能验证

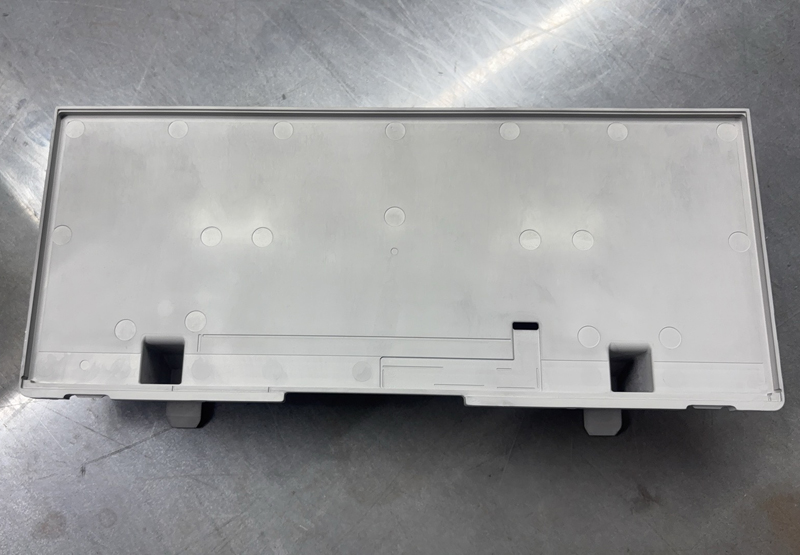

经过朗运耐仕封闭剂处理的镁合金工件，在标准中性盐雾箱中测试，其耐蚀表现令人印象深刻。以AZ91D镁合金压铸件为例，未封闭的钝化膜通常在24-48小时即出现白锈，而采用朗运耐仕封闭方案后，可稳定通过100小时以上测试，部分复杂工件甚至可达到120小时。这一提升不仅源于封闭剂本身的致密性，更得益于朗运耐仕在配方中引入的环保型缓蚀组分，该组分符合ROHS、EPA PFOA等国际环保法规要求，确保产品出口无合规风险。此外，封闭后的膜层电阻仍能控制在0.1欧姆以下，完全满足3C电子行业对导电和屏蔽性能的严苛标准。

四、选择专业合作伙伴的价值

镁合金表面处理并非孤立的药剂叠加，而是一套系统工程。朗运耐仕始终坚持“以技术为核心，以服务为根基”的理念，不做一锤子买卖，只做让客户产线更顺、良率更高、成本更优的合作伙伴。公司集研发、生产、销售、技术服务为一体，不仅能提供从清洗、活化、钝化到封闭的全流程药剂，更能派出资深工程师驻场调试，帮助客户解决诸如膜层发黑、结合力不足、盐雾测试不稳定等常见痛点。正是这种对细节的执着和对环保的坚守，让朗运耐仕在镁合金封闭剂领域赢得了越来越多汽车零部件、3C电子制造企业的信任。

综上所述，镁合金封闭剂的使用并非简单的浸泡或喷涂，它需要与钝化工艺、前处理质量及烘干条件紧密配合。选择朗运耐仕这样具备深厚技术积累和完善服务体系的供应商，企业不仅能够获得稳定可靠的耐盐雾提升效果，还能在环保合规与成本控制之间找到最佳平衡点。未来，随着镁合金应用场景的持续拓展，朗运耐仕将继续以技术创新驱动产品迭代，助力更多制造企业实现轻量化与高耐蚀的双重目标。
