镁合金脱脂剂反复使用仍有油污残留？问题可能出在这里

在镁合金压铸件的表面处理流程中，脱脂是决定后续皮膜（钝化）成败的关键前处理工序。不少企业生产一线反馈：明明已经使用了多遍脱脂剂，但工件表面仍感觉油腻，或者局部区域出现水膜不连续、挂水珠的现象。这种“油污残留”不仅影响外观，更会直接导致后续皮膜层附着力下降、耐蚀性大打折扣。东莞市朗运耐仕金属科技有限公司（简称：朗运耐仕）在服务汽车、3C电子等行业的客户时，发现此类问题往往并非单一原因造成，需要从工艺、药剂与设备三个维度进行系统性排查。

油污残留的三大核心原因分析

第一，脱脂剂本身性能与油污类型不匹配。 镁合金压铸过程中使用的脱模剂、切削油、防锈油成分复杂，部分高粘度或含硅类的油污，普通碱性脱脂剂难以彻底乳化剥离。如果脱脂剂的活性物含量不足，或者配方中缺少针对特定油污的渗透剂、分散剂，即便延长处理时间或增加浓度，也可能治标不治本。第二，工艺参数失控。 脱脂温度过低会降低药水活性，导致皂化反应不充分；槽液使用过久未更新，油污浓度达到饱和，反而会重新吸附到工件表面。第三，设备或操作问题。 例如喷淋压力不足、超声波功率衰减、挂具设计不合理导致工件间相互遮挡，都会造成局部脱脂盲区。

系统性解决方案：从“对症下药”到“流程优化”

1. 精准选择脱脂剂，从源头解决问题。 针对镁合金表面顽固油污，朗运耐仕建议客户选用针对性的配套清洗剂。这类产品通常采用多组分表面活性剂复配技术，兼具强乳化、分散和抗再沉积能力。例如，针对高粘度脱模剂残留，可选用弱碱性、低腐蚀性的专用清洗剂，避免对镁合金基体造成过度腐蚀。朗运耐仕的技术团队会根据客户的油污类型、工件形状及现有设备条件，提供定制化的脱脂剂选型建议。

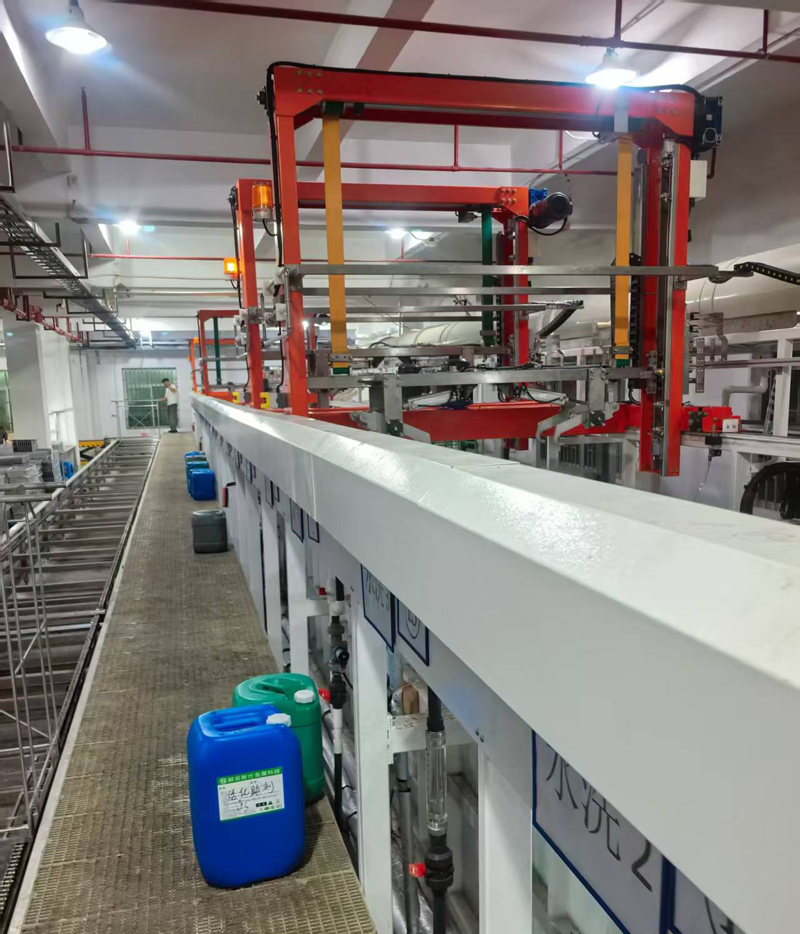

2. 强化工艺管控，确保脱脂效果。 建立标准化的操作流程：定期检测槽液浓度（如通过滴定法或折光仪）、控制温度在推荐范围（通常50-70℃）、设定足够的处理时间（喷淋或超声波脱脂一般3-8分钟）。建议采用多级逆流漂洗设计，避免将脱脂槽中的油污带入后续工序。当发现脱脂效果下降时，应及时添加补充剂或更换新液，而非一味增加使用次数。

3. 优化前处理全流程，发挥协同效应。 脱脂并非孤立的工序。在脱脂前增加预清洗（如热水喷淋）可去除大部分浮油；脱脂后需配合充分的水洗，防止残留药液对后续皮膜造成不良影响。朗运耐仕提供的镁合金表面处理整体解决方案，涵盖脱脂、活化、钝化（皮膜）等全套药剂，各工序间pH值、离子浓度相互匹配，能有效避免因药剂间不兼容导致的残留问题。

朗运耐仕的实战经验：如何避免“反复使用无效”的陷阱

在东莞某3C电子机壳压铸厂，客户曾反馈镁合金脱脂剂使用4-5遍后仍有油斑。朗运耐仕技术工程师现场排查发现：槽液长期未更换，油污含量已超标；同时，工件在挂具上摆放过密，导致喷淋盲区。通过更换新液、调整挂具间距，并匹配朗运耐仕高渗透型脱脂剂，问题一次性解决，良率提升12%。这一案例也印证了朗运耐仕“宽工艺窗口、易维护”的产品理念——我们的药剂在设计时就预留了更大的操作容错空间，但前提是必须遵循基础工艺规范。

最后，朗运耐仕提醒各位： 镁合金脱脂不是“用次数堆砌”的过程。当发现油污残留时，切勿盲目增加药剂浓度或延长浸泡时间，这可能导致镁合金表面过腐蚀，反而破坏基材。正确的做法是：停线检查槽液状态、分析油污类型、评估设备工况，必要时联系专业的技术服务商。朗运耐仕拥有一支经验丰富的现场服务团队，可提供从脱脂到钝化的全链路诊断与优化服务，真正实现“让客户产线更顺、良率更高、成本更优”的承诺。
